Échafaud · Scaffold
Plans d'échafaudage 3D à partir de vos cotes
Décrivez l'ouvrage et ses cotes à Claude. Échafaud dessine l'échafaudage en 3D, produit les dessins d'atelier et compte les pièces.
- Disponible
- Inclus dans l'abonnement TektonAI

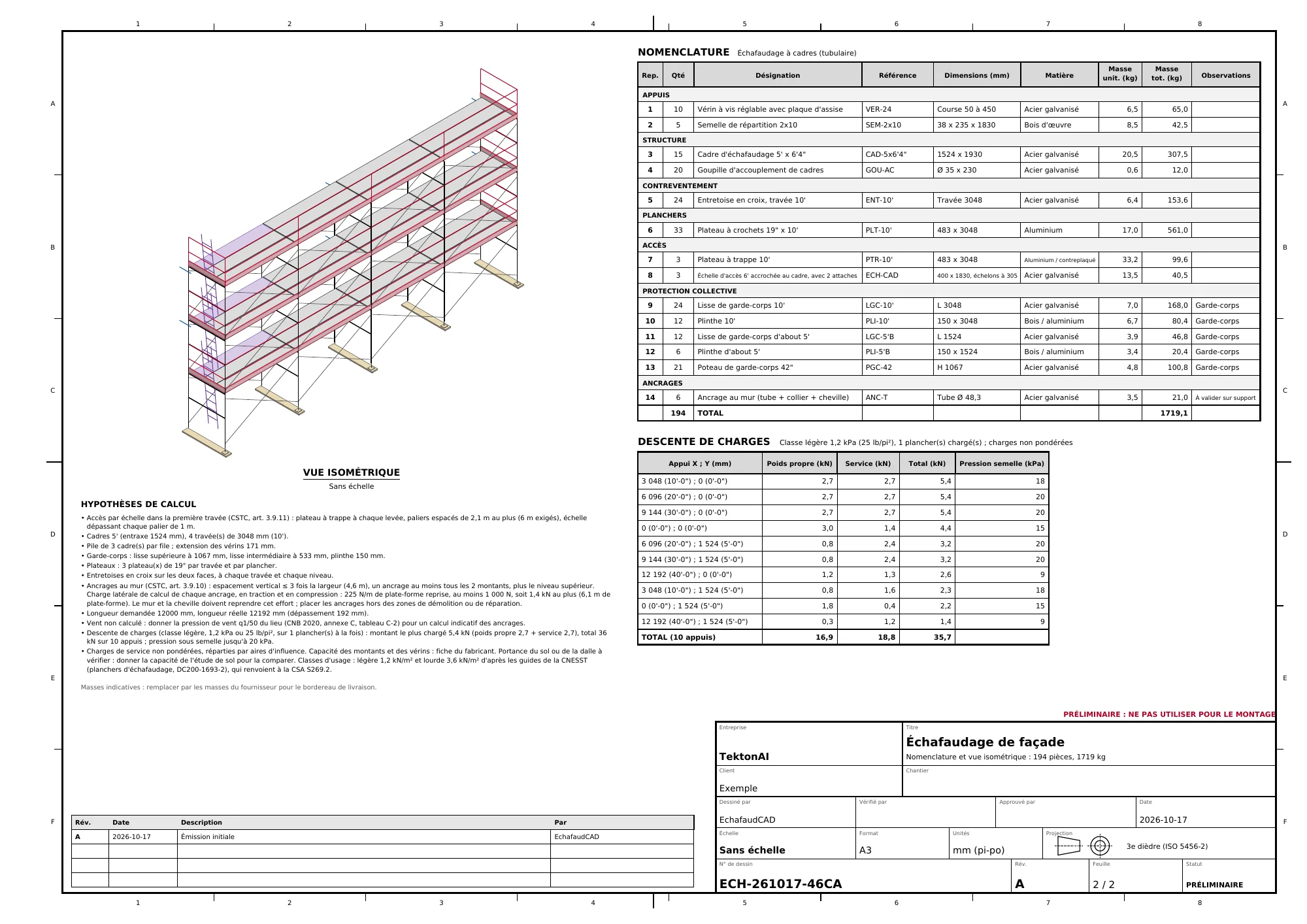

Un vrai plan. Produit par Échafaud.

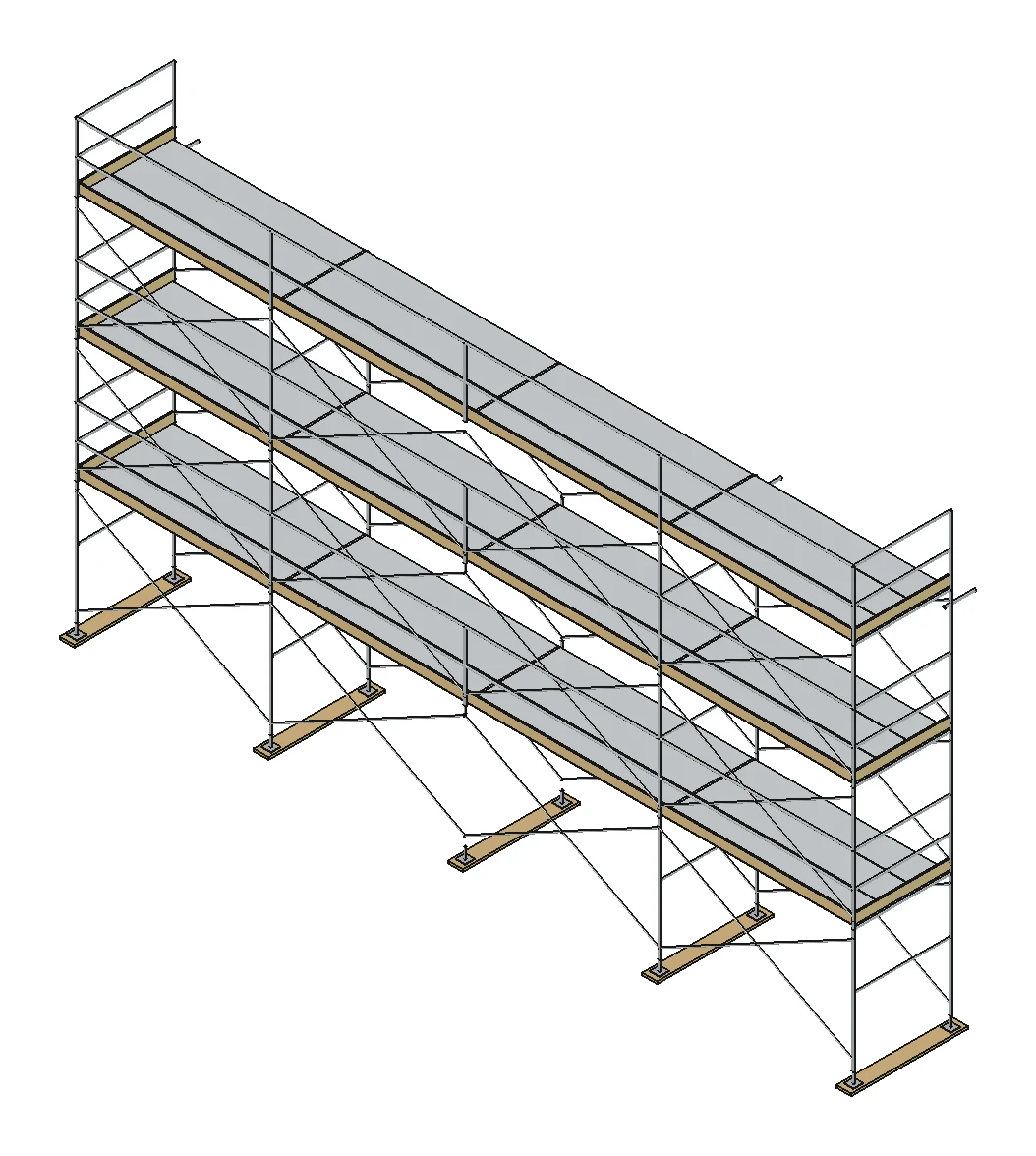

Façade de 12 m, plancher à 6 m, système à cadres. Cliquez sur une image pour l'agrandir.
Comment ça marche. Une conversation, des fichiers.
Claude transmet vos cotes à Échafaud, qui vous renvoie le plan PDF, le plan CAD et la nomenclature.
Ce qu'il fait.
Échafaud · Scaffold
DisponiblePlans d'échafaudage en 3D et dessins d'atelier.
- Sept types d'ouvrages. Façade, pile, réservoir, plateforme suspendue, tour d'escalier, garde-corps de toiture et tour roulante. Jusqu'à 12 éléments par chantier.
- Deux systèmes. Échafaudage à cadres de 5 pi ou multidirectionnel. Entrez les cotes en mm, en m, en pieds ou en pouces.
- Des fichiers prêts à utiliser.
- Plan PDF A3 coté.
- Plan CAD (DXF).
- Modèle 3D (STEP).
- Nomenclature en Excel.
- Note de calcul indicative.
- La dernière feuille du plan, « Termes et légende », explique chaque terme et chaque symbole dessiné.
- Une note de calcul pour l'ingénieur.
- Elle donne les hypothèses, la descente de charges par montant, l'effort de chaque ancrage et le vent, avec les articles de la CSA S269.2-16 et du CNB 2020.
- L'ingénieur vérifie les chiffres au lieu de tout recalculer.
- La note est indicative : elle ne remplace pas un calcul signé.
- Vos plans d'architecte.
- Déposez la maquette IFC : Échafaud lit les façades, les étages, les portes et les fenêtres, puis vous propose les façades à échafauder.
- Déposez un plan PDF : Échafaud relève les échelles, les cotes écrites et le texte.
- Vous confirmez avant que le plan soit produit.
- Vos fichiers sont supprimés après 7 jours.
- Révisions suivies.
- Demandez un changement : la révision suivante applique seulement ce changement.
- Le nom de l'employé qui a fait chaque révision s'imprime dans le tableau des révisions du plan.
- Consultez l'historique des révisions à tout moment.
- Votre parc, votre logo.
- Les plans utilisent les pièces de votre inventaire Remise.
- La travée suit votre parc, par exemple 7 pi.
- Chaque pièce du plan est associée à la vôtre par sa famille et ses cotes, à 5 mm près.
- Une pièce que votre parc n'a pas reste générique et porte la mention « Hors catalogue » suivie du nom de votre entreprise.
- Votre logo apparaît dans le cartouche.
- Des questions seulement quand il le faut.
- Échafaud pose une question, dans un formulaire, seulement quand une valeur manquante rendrait le plan faux ou dangereux : de 1 à 3 questions sur un plan ordinaire.
- Sinon, le plan indique chaque vérification absente, par exemple la capacité des montants quand la fiche du fabricant n'est pas fournie.
- Votre réponse ajoute la vérification à la révision suivante, et la ligne disparaît.
- Descente de charges. Choisissez la classe d'usage : légère, intermédiaire ou lourde (1,2, 2,4 ou 3,6 kPa, CSA S269.2-16, art. 6.2.3). Le plan donne la descente de charges de l'échafaudage.
https://mcp.tektonai.app/mcp dans Claude. Voir l'abonnementQuestions.Sur les plans d'échafaudage.
Les plans sont-ils prêts pour le montage ?
Non, ce sont des plans préliminaires. Une personne compétente doit les vérifier avant le montage, et un ingénieur doit les signer quand le règlement de la province l'exige, par exemple pour un échafaudage métallique de 18 m et plus au Québec. Au-dessus de l'eau, le plan rappelle aussi les mesures de sauvetage.
Quelles normes sont citées sur les plans ?
Celles de la province ou du territoire du chantier, partout au Canada. Au Québec, selon le secteur (bâtiment, infrastructure, maritime, mine ou industriel), les plans citent la sous-section 3.9 du Code de sécurité pour les travaux de construction, le RSST ou le règlement sur les mines, avec les normes CSA. Ailleurs, ils citent le règlement de la province, et la CSA Z797 comme recommandation là où ce règlement ne chiffre rien.
Qu'est-ce qu'Échafaud ne fait pas ?
- Le vent et l'effort des ancrages sont indicatifs : un ingénieur doit les vérifier.
- Échafaud ne pondère pas les charges.
- Sans étude de sol, il demande la capacité du sol avant de produire le plan si la pression sous une semelle dépasse 75 kPa, le minimum de la CSA S269.2-16 (art. 7.7.8.6 a)). En dessous, le plan indique que la capacité du sol n'est pas vérifiée.
- Les puits de mine, les échafaudages suspendus par câbles et les porte-à-faux ne sont pas couverts.
- Il ne produit ni prix ni devis. Un outil de devis et de facturation est en préparation.
Puis-je partir de mes plans d'architecte ?
Oui :
- Déposez la maquette IFC (IFC2x3 ou IFC4) ou le PDF des plans sur la page de dépôt que votre assistant vous donne.
- Dans la maquette, Échafaud lit les façades, les étages, les portes et les fenêtres, puis vous propose les façades à échafauder. Il faut que la maquette indique ses murs extérieurs ; sinon, vous les désignez.
- Dans un PDF, Échafaud relève les échelles, les cotes écrites et le texte avec sa position. Il ne lit pas les traits du dessin.
- Vous confirmez avant que le plan soit produit.
- Vos fichiers sont supprimés après 7 jours.
Le plan vient-il avec une note de calcul ?
Oui. Chaque plan arrive avec une note de calcul PDF indicative. Elle contient :
- les hypothèses ;
- les charges selon la classe d'usage de la CSA S269.2-16 ;
- le vent de la localité selon la méthode du CNB 2020, avec la source de chaque coefficient ;
- la descente de charges par montant, avec la pression au sol ;
- l'effort de chaque ancrage, les vérifications et la zone de signature de l'ingénieur.
- Ce que la note ne calcule pas, faute d'une donnée, est nommé dans sa section « Calculs que cette note ne fait pas ».
- La note existe en français et en anglais. Elle ne remplace pas un calcul signé.
Puis-je utiliser les pièces de mon parc ?
Oui. Importez la liste de vos pièces dans Remise depuis la conversation : un fichier Excel ou CSV, un PDF de fabricant ou une photo. La nomenclature des plans utilise ensuite vos références et vos masses.
Une autre question ? info@tektonai.app
