ÉchafaudCAD
Vos plans d'échafaudage en 3D et vos dessins industriels, à partir des cotes de l'ouvrage. Décrivez le chantier à Claude, ÉchafaudCAD dessine l'échafaudage et compte les pièces.
- Disponible
- Inclus dans l'abonnement TektonAI

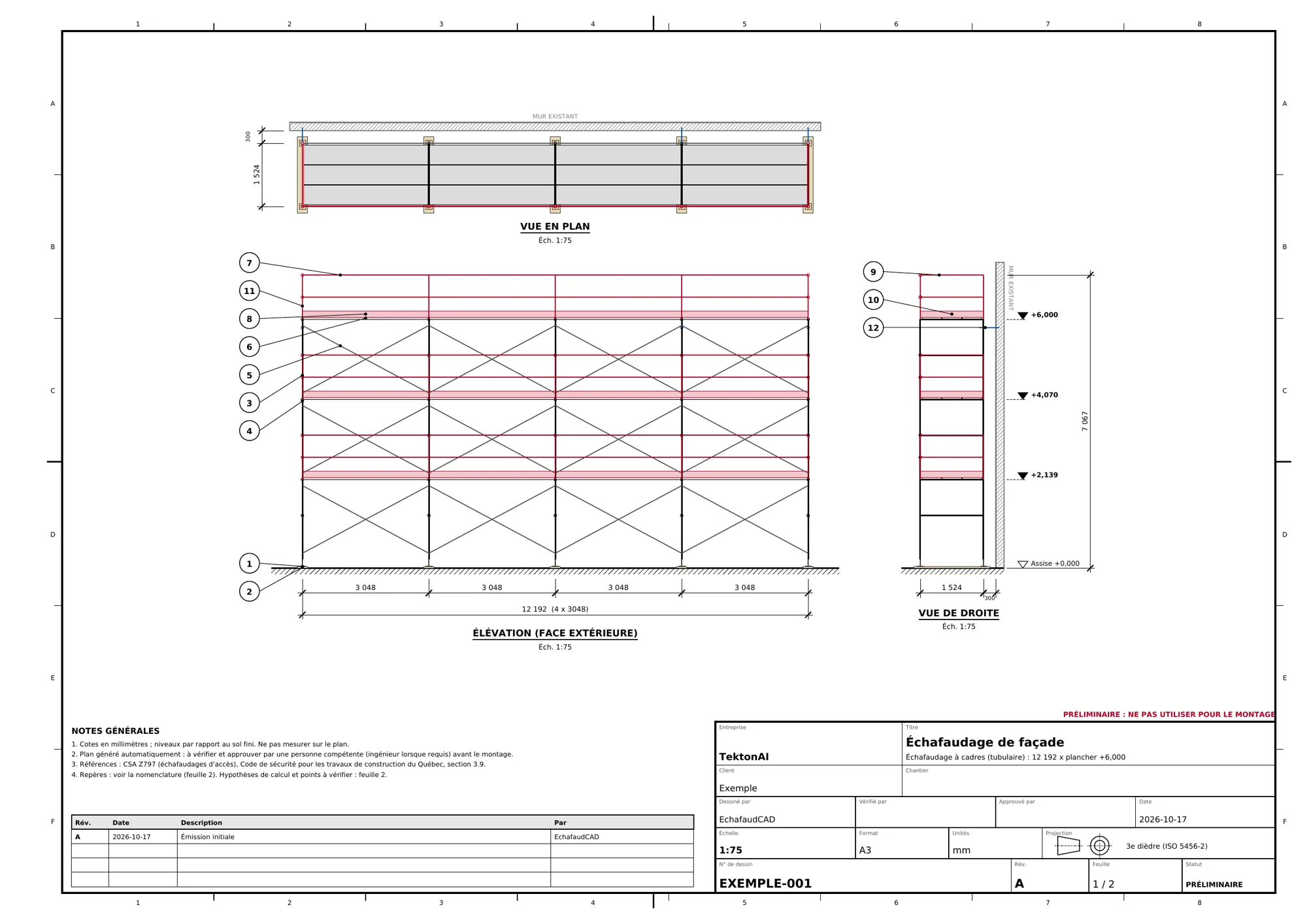

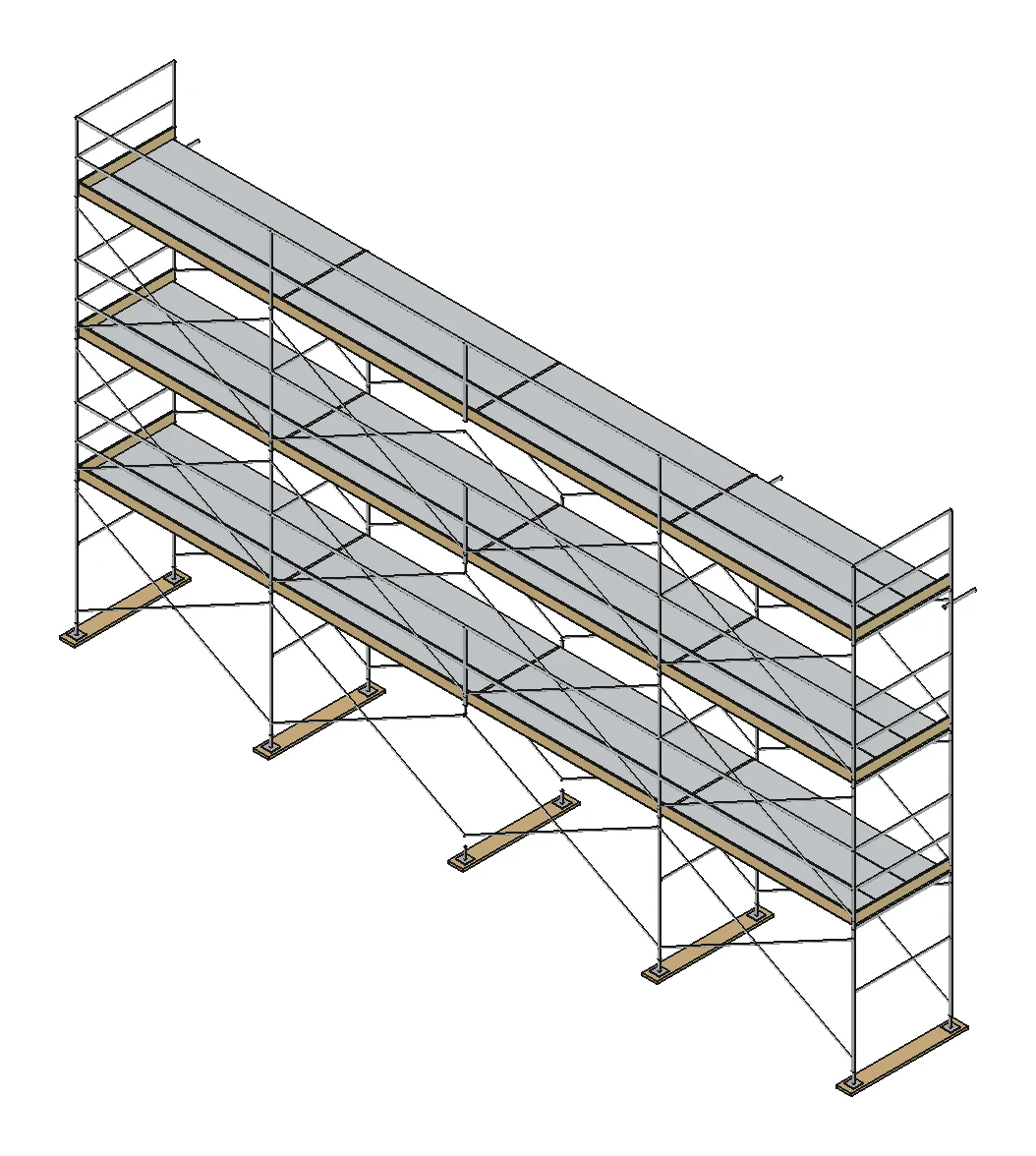

Un vrai plan. Produit par ÉchafaudCAD.
Façade de 12 m, plancher à 6 m, système à cadres. Cliquez sur une image pour l'agrandir.
Comment ça marche. Une conversation, des fichiers.
Claude transmet vos cotes à ÉchafaudCAD, qui renvoie le plan, le plan CAD et la nomenclature.
Ce qu'il fait. Ce qu'il ne fait pas.
ÉchafaudCAD
DisponiblePlans d'échafaudage en 3D et dessins industriels.
- Sept types d'ouvrages. Façade, pile, réservoir, plateforme suspendue, tour d'escalier, garde-corps de toiture et tour roulante, jusqu'à 12 éléments par chantier.
- Deux systèmes. Échafaudage à cadres 5 pi ou multidirectionnel. Les cotes s'entrent en mm, en m, en pieds ou en pouces.

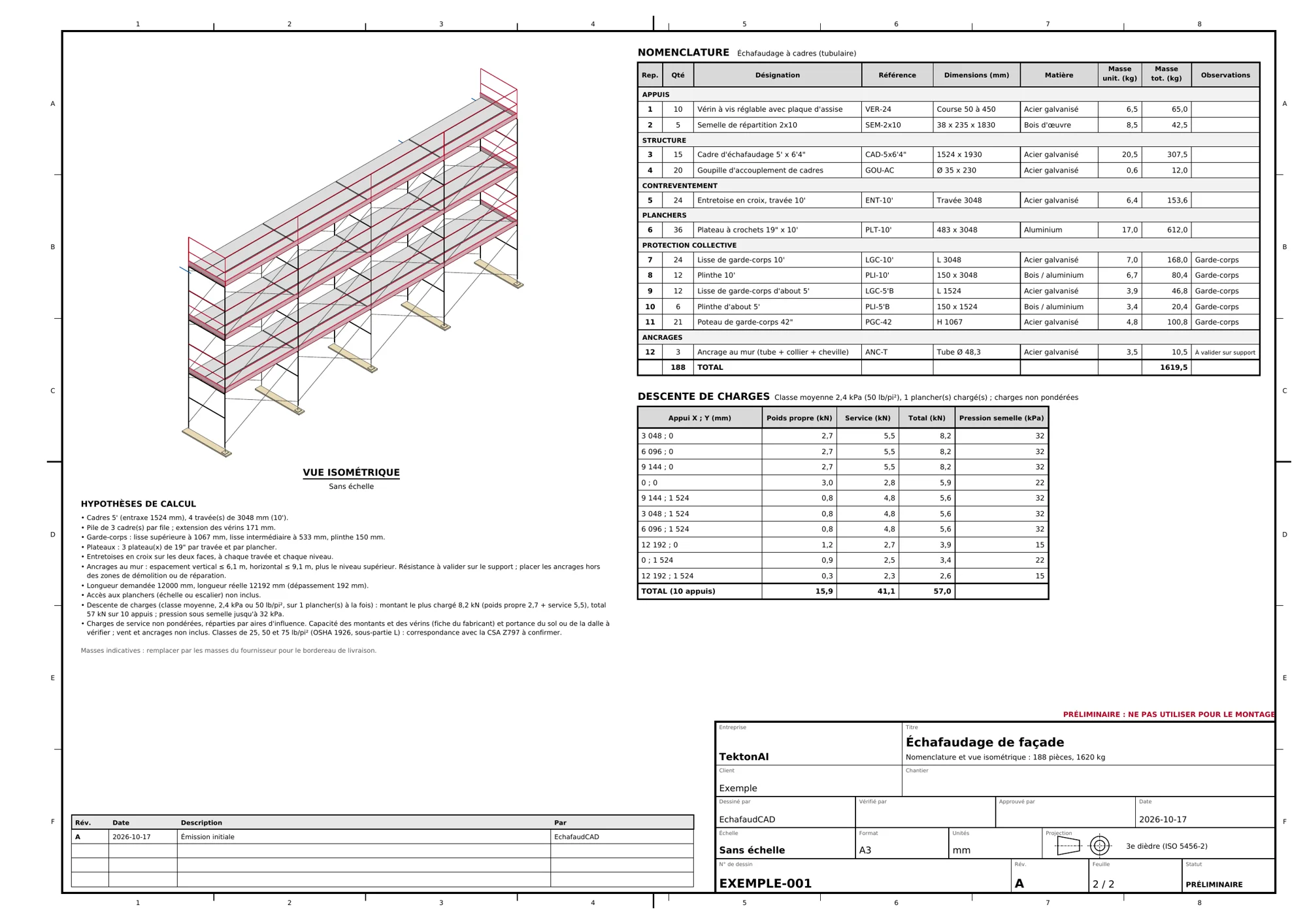

- Des fichiers prêts à utiliser. Plan PDF A3 coté, plan CAD, modèle 3D et nomenclature en Excel.
- Révisions suivies. Demandez un changement : la révision suivante n'applique que ce changement, et l'historique du plan reste consultable.
- Votre catalogue, votre logo. Les plans peuvent utiliser le catalogue de pièces de votre entreprise, et votre logo apparaît dans le cartouche.
- Descente de charges. Choisissez la classe d'usage et le plan donne la descente de charges de l'échafaudage.
Limites
Les plans citent la CSA Z797, la section 3.9 du Code de sécurité pour les travaux de construction du Québec, le RSST ou le règlement sur les mines, selon le secteur.
- Plans préliminaires, à faire vérifier par une personne compétente
- Ingénieur requis pour les plateformes suspendues et au-dessus de l'eau
- Vent, ancrages et portance du sol non calculés
- Aucun prix ni devis
https://mcp.tektonai.app/mcp dans Claude. Voir l'abonnementQuestions. Réponses.
Les plans sont-ils prêts pour le montage ?
Non, ce sont des plans préliminaires. Une personne compétente doit les vérifier avant le montage, et un ingénieur doit approuver les plateformes suspendues et les ouvrages au-dessus de l'eau.
Quelles normes sont citées sur les plans ?
Selon le secteur choisi (bâtiment, infrastructure, maritime, mine ou industriel), les plans citent la CSA Z797, la section 3.9 du Code de sécurité pour les travaux de construction du Québec, le RSST ou le règlement sur les mines.
Qu'est-ce qu'ÉchafaudCAD ne fait pas ?
Il ne calcule ni le vent ni les ancrages, ne pondère pas les charges et ne vérifie pas la portance du sol. Les puits de mine, les échafaudages suspendus par câbles et les porte-à-faux sont hors de sa portée. Il ne produit ni prix ni devis.
Puis-je utiliser les pièces de mon parc ?
Oui. Nous ajoutons le catalogue de votre entreprise, et les plans utilisent vos références et vos masses dans la nomenclature.
Une autre question ? info@tektonai.app
