Matériaux est le référentiel technique des matériaux de construction courants au Québec : plus de 800 articles, en 12 familles, du gypse au bois d’œuvre. Ce tutoriel montre comment y trouver un matériau, lire sa fiche et sortir le catalogue d’une famille pour votre équipe.

L’exemple suit Julie Exemple, de l’Entreprise Démo TektonAI, qui cherche du gypse résistant au feu.

Ce qu’il vous faut

• Le nom du matériau, ou sa famille : gypse, bois d’œuvre, isolation, quincaillerie…

Étape 1 : chercher un matériau

Écrivez votre demande avec vos mots :

Cherche les panneaux de gypse de 5/8 po résistants au feu.

Matériaux trouve 11 articles et les donne en tableau :

11 articles trouvés, 11 affichés.

Code	Désignation	Famille	Dimensions	Masse	Origine
ED-GYP-58X	Panneau de gypse type X 5/8 po 4 x 8 pi	Gypse et cloisons sèches	2438,4 × 1219,2 × 15,9 mm	31 kg	entreprise
GYP-X16-48x108	Panneau de gypse type X 5/8 po, 4 pi x 9 pi	Gypse et cloisons sèches	2743,2 × 1219,2 × 15,9 mm	35,79 kg	catalogue de base
GYP-X16-48x120	Panneau de gypse type X 5/8 po, 4 pi x 10 pi	Gypse et cloisons sèches	3048 × 1219,2 × 15,9 mm	39,76 kg	catalogue de base

Le tableau continue avec les 8 autres articles : d’autres formats de type X, du type X résistant à l’humidité et du type X léger.

La colonne « Origine » dit d’où vient chaque article :

• « catalogue de base » : le référentiel commun de Matériaux ;
• « entreprise » : un article ajouté par votre entreprise.

Le gypse léger type X n’a pas de masse dans le tableau : aucune fiche technique consultée ne la donne, et Matériaux ne l’estime pas.

C'est réussi quand : Matériaux répond par un tableau d'articles, avec leur code, leurs dimensions et leur origine.

Étape 2 : lire la fiche

Montre-moi la fiche du premier.

ED-GYP-58X : Panneau de gypse type X 5/8 po 4 x 8 pi

• Famille : Gypse et cloisons sèches
• Catégorie de l’entreprise : Gypse
• Forme : panneau
• Dimensions : 2438,4 × 1219,2 × 15,9 mm
• Masse : 31 kg (calculée d’après la fiche du fabricant)
• Matière : gypse
• Norme : ASTM C1396 (exigée par le CNB 2020, art. 9.29.5.2, par. 1) b))
• Grade : Type X
• Unité de vente : feuille
• Masse surfacique : 10,7 kg/m²

Article de l’entreprise, qui complète la fiche de base GYP-X16-48x96.

La fiche dit d’où vient la masse : ici, elle est calculée d’après la fiche du fabricant. La norme est citée avec l’article du Code national du bâtiment qui l’exige.

C'est réussi quand : La fiche montre les dimensions, la masse avec sa provenance et la norme.

Étape 3 : sortir le catalogue

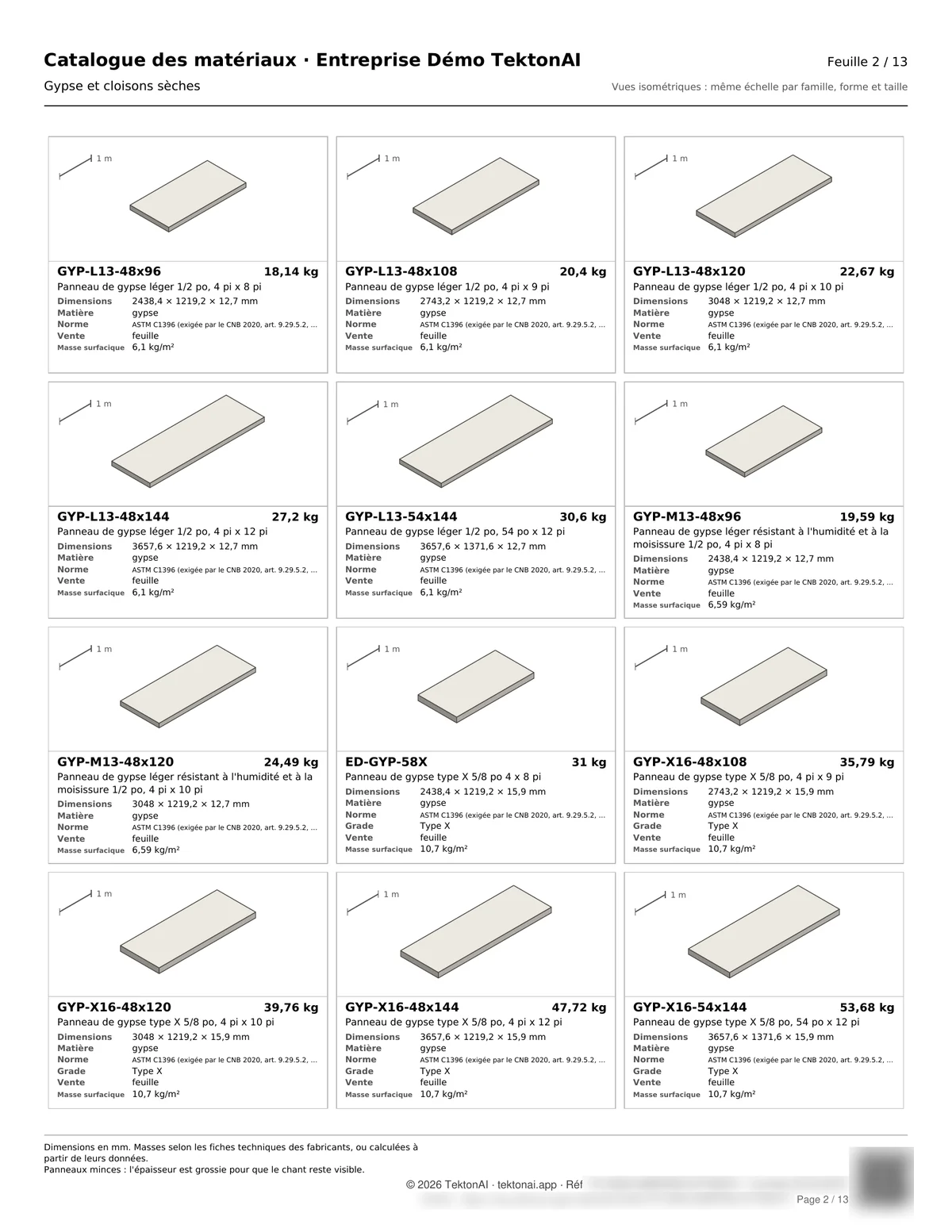

Le catalogue rassemble une famille de matériaux, avec une vue isométrique de chaque article. Demandez-le en PDF et en Excel :

Fais le catalogue PDF et Excel du gypse, avec ses accessoires.

Catalogue prêt : 127 articles.

Une demande « gypse » rend seulement le gypse. Avec « avec ses accessoires », le catalogue ajoute les articles des autres familles qui vont avec. Ici, il compte 4 familles :

• gypse et cloisons sèches : 32 articles ;
• profilés d’acier : 51 ;
• finition : 34 ;
• quincaillerie et fixations : 10.

Les 4 articles propres à l’Entreprise Démo TektonAI y sont aussi.

Le PDF a 12 cases par feuille. L’Excel donne une ligne par article, pour un tableur.

C'est réussi quand : Vous avez le PDF et l'Excel du catalogue, avec le nombre d'articles annoncé.

Étape 4 : vérifier le catalogue

Chaque page du catalogue porte une référence et un code QR. Le code QR ouvre la page de vérification de TektonAI. Elle dit si le catalogue est authentique et si le fichier reçu est identique à l’original. Voir Vérifier un plan.

C'est réussi quand : La page de vérification affiche « authentique » pour la référence du catalogue.

Cas particuliers

• Rien ne correspond à votre recherche : essayez le nom du produit, par exemple « gypse type X », ou moins de mots.
• Une masse est vide : aucune fiche technique consultée ne la donne, et Matériaux ne l’estime pas. Prenez celle de la fiche du fournisseur.
• Vous voulez seulement une famille : demandez le catalogue sans « avec ses accessoires ».
• Vous travaillez en anglais : écrivez votre demande en anglais, ou réglez la langue de votre profil. Le catalogue sort alors en anglais.
• Votre assistant ne voit pas l’outil : un administrateur doit vous en donner l’accès, dans la page Accès de la console. Voir Votre équipe dans TektonAI.

À savoir

• Les dimensions sont les mesures réelles, en mm. Les formats impériaux (5/8 po, 4 pi × 8 pi) figurent dans la désignation.
• Matériaux ne donne aucun prix. Dans une liste importée, les colonnes de prix sont signalées, mais jamais importées.
