Faire un plan d'échafaudage avec vos propres pièces

Tu travailles pour [nom de votre entreprise], une entreprise de construction de [ville, province], avec les outils TektonAI branchés à cette conversation.

Ce que font les outils TektonAI :
- Échafaud prépare les plans d'échafaudage en 3D à partir des cotes de l'ouvrage : plan PDF A3 coté, plan CAD (DXF), modèle 3D (STEP), nomenclature en Excel et en CSV, et descente de charges. Il révise un plan existant à partir de son numéro de dessin.
- Remise tient l'inventaire de notre matériel : quantités disponibles, en location, à réparer et hors service, par emplacement, et chaque mouvement avec le nom de l'employé. Il importe notre liste de pièces et lit les codes-barres.
- Les plans d'Échafaud utilisent les pièces de notre inventaire Remise quand on le demande.
- Matériaux tient le catalogue des matériaux de construction courants (gypse, bois, isolation, quincaillerie…) avec nos propres articles, et en produit des catalogues PDF et Excel. Quand je demande une famille, ne donne que cette famille ; les accessoires seulement si je les demande.

Comment travailler avec moi :
- Réponds en français, avec des mots simples et les termes du chantier.
- Utilise les outils TektonAI pour chaque plan, quantité ou masse. N'invente jamais une cote, une quantité ou une masse.
- Avant de produire un plan, montre la configuration et la nomenclature, et attends que je les valide.
- Quand un outil me pose une question par un formulaire, laisse-moi y répondre moi-même. Ne choisis jamais la classe d'usage (légère, intermédiaire ou lourde) à ma place.
- Laisse les plans au statut « PRÉLIMINAIRE » tant que je ne te donne pas les noms de la personne qui a vérifié le plan et de celle qui l'a approuvé.
- Pour un import dans Remise, montre l'aperçu, laisse-moi choisir le mode et attends ma confirmation : un clic sur la carte, ou le mot « Importer » que j'écris moi-même. Transmets mon message tel quel.
- Rappelle que les plans sont préliminaires : une personne compétente doit les vérifier avant le montage.

Par défaut, Échafaud dessine avec un catalogue de pièces génériques. Si vos pièces sont dans votre inventaire Remise, il peut dessiner avec votre parc :

• vos longueurs de travée ;
• vos références ;
• vos masses.

Ce tutoriel montre comment le demander et comment lire le résultat.

Ce qu’il vous faut

• Vos pièces dans Remise. Si ce n’est pas encore fait, suivez Importer votre inventaire depuis Excel.
• Les cotes de la façade : sa longueur et la hauteur du plancher le plus haut.

Étape 1 : voir les pièces qu’Échafaud reconnaît

Quelles pièces de notre inventaire peux-tu utiliser pour nos plans ?

Échafaud associe chacune de vos pièces à une pièce générique :

• de la même famille ;
• avec les mêmes cotes, à 5 mm près.

Toutes les cotes inscrites sur votre fiche doivent correspondre. Sinon, la pièce n’a pas d’équivalent, et Échafaud vous le dit. Une équivalence trouvée de cette façon porte la mention « déduit des cotes de la fiche ».

Pour voir vos pièces en image :

Produis le catalogue de nos pièces.

Vous recevez :

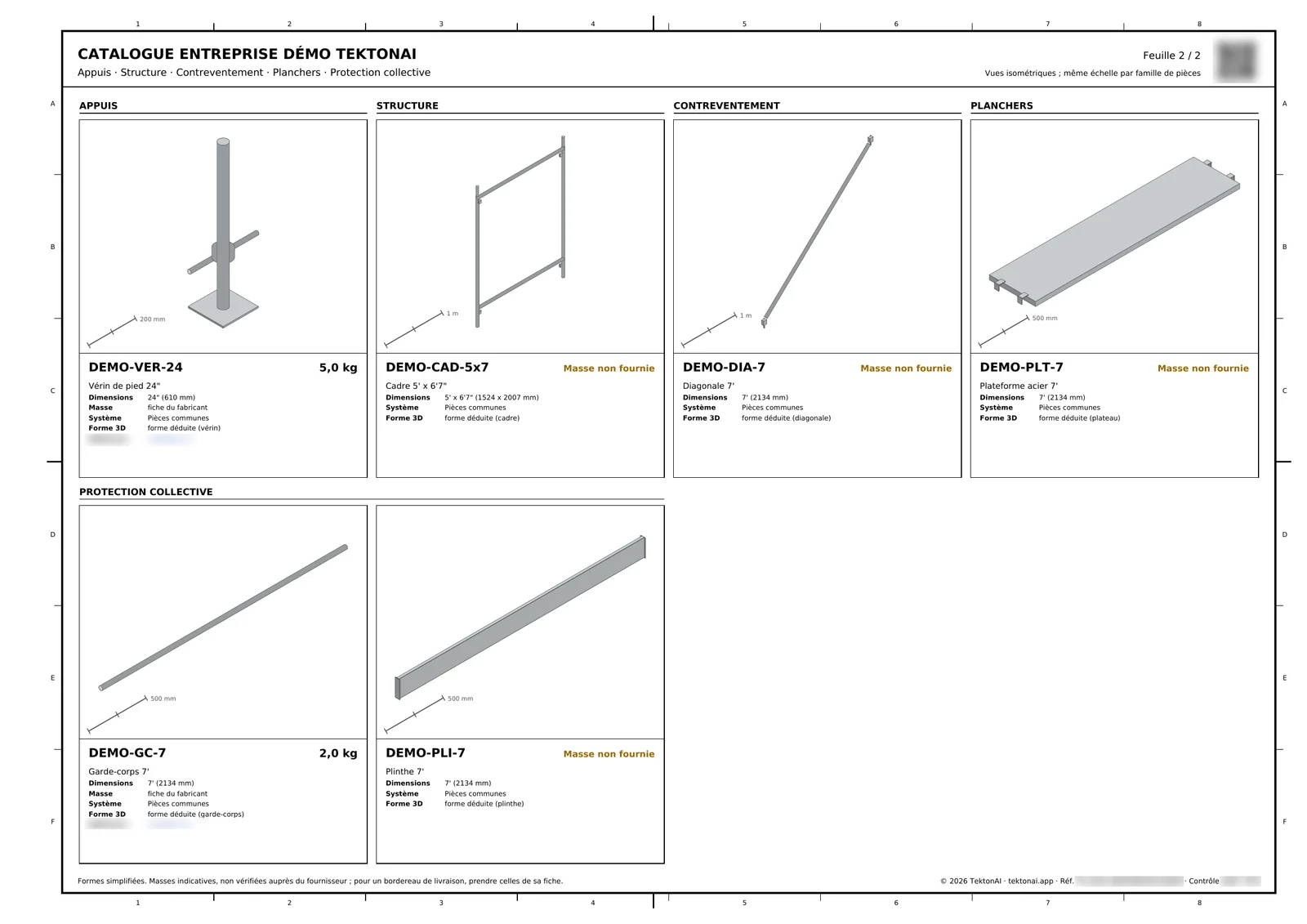

• un PDF avec une vue de chaque pièce, sa référence, ses dimensions et sa masse ;
• un modèle 3D ;
• un fichier Excel.

Étape 2 : demander le plan avec vos pièces

Prépare un plan d'échafaudage pour une façade de 12,8 m, plancher le plus haut à 8 m, à cadres, classe d'usage légère, avec les pièces de notre inventaire.

La longueur des travées vient de votre parc. Par exemple, si vos lisses font 7 pi, le plan est découpé en travées de 7 pi. Les hypothèses du plan l’indiquent, par exemple avec la ligne « Équivalences déduites des cotes des fiches » suivie du nom de votre entreprise.

Voici le plan obtenu avec les pièces de l’entreprise fictive. On y voit ses cadres de 5 pi × 6 pi 7 po et ses travées de 7 pi.

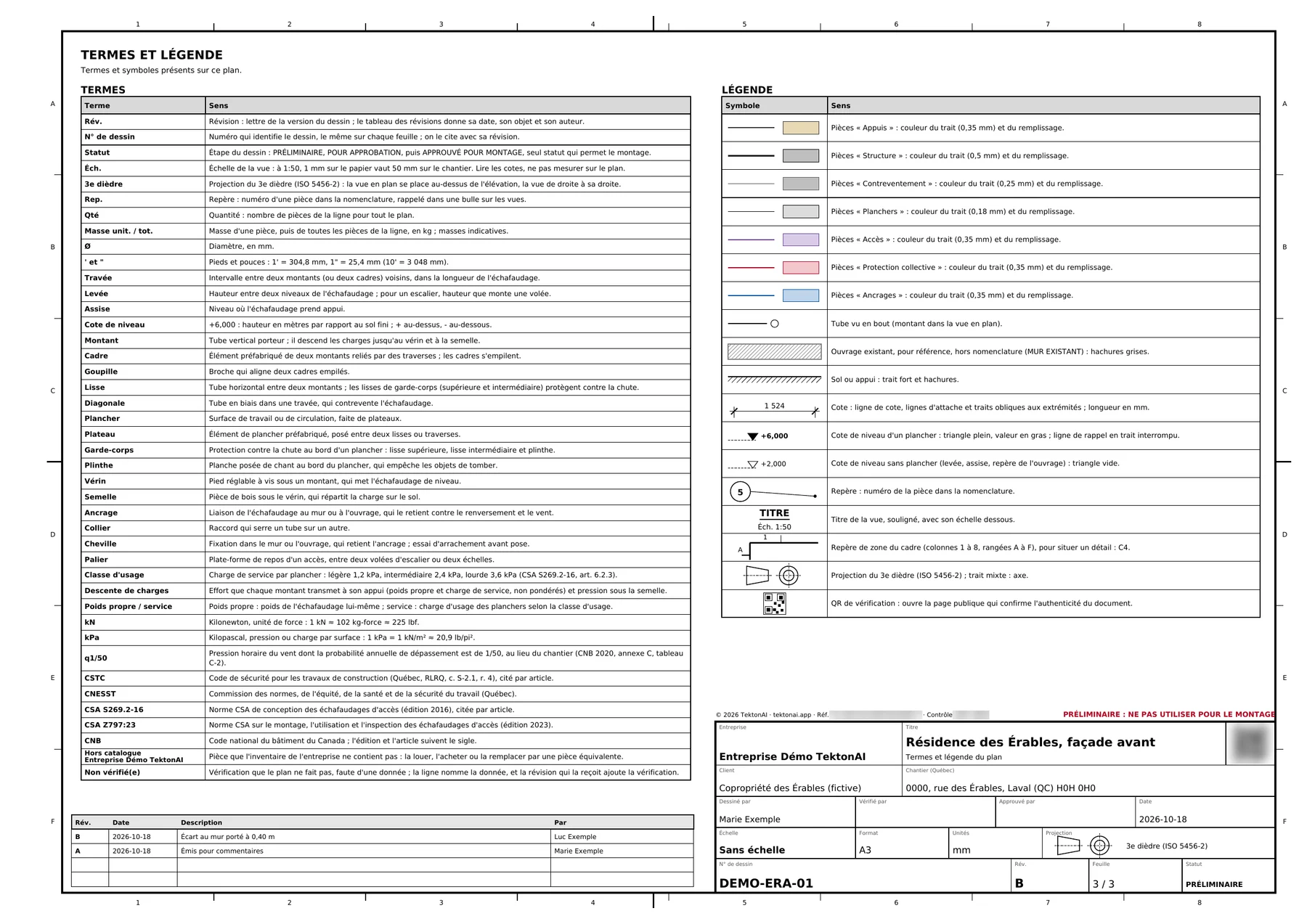

La dernière feuille du plan s’appelle « Termes et légende ». Elle explique les termes et les symboles du plan, y compris les catégories de pièces. Elle est utile quand vous remettez le plan à une équipe qui ne connaît pas vos références.

Étape 3 : répondre aux questions, s’il y en a

Échafaud pose une question seulement quand une valeur manquante rendrait le plan faux ou dangereux. Par exemple :

• la hauteur du plancher, quand rien ne la fixe ;
• l’espacement des ancrages, quand la province ne le chiffre pas ;
• le relief du site et la catégorie de risque pour le vent, seulement quand la façade est couverte d’une toile ou d’un filet ;
• le taux de plein du filet, indiqué sur sa fiche technique ;
• la capacité du sol, quand la pression sous une semelle dépasse 75 kPa (CSA S269.2-16, art. 7.7.8.6 a)).

Ces questions arrivent dans un formulaire :

1. Répondez aux questions.
2. Cliquez sur Envoyer.

Échafaud produit alors le plan avec vos réponses. Pour un plan ordinaire, comptez de 1 à 3 questions.

Étape 4 : lire la nomenclature

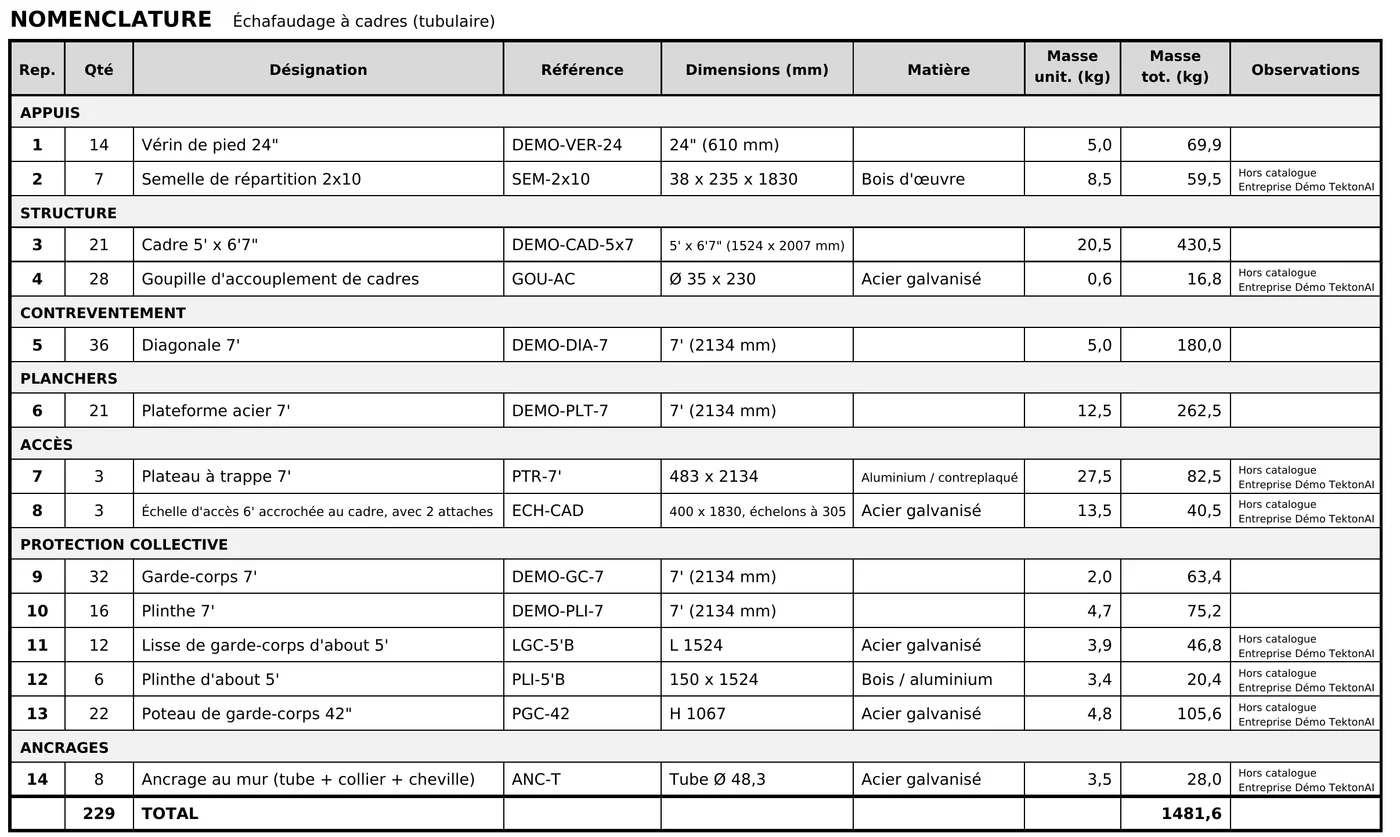

La nomenclature porte vos références et vos masses.

Quand une pièce nécessaire manque dans votre parc, le plan utilise la pièce générique. La colonne Observations l’indique : « Hors catalogue » suivi du nom de votre entreprise. Vous voyez ainsi tout de suite ce qu’il faudra louer ou acheter.

Étape 5 : lire ce que le plan ne vérifie pas

Certaines informations manquantes ne bloquent pas le plan. Le plan sort quand même. Le plan et la note de calcul portent alors une ligne pour chaque vérification qui n’a pas été faite, par exemple :

• la capacité des montants, quand la fiche du fabricant n’est pas fournie ;
• la capacité du sol, quand l’étude de sol n’est pas fournie.

Le formulaire de ces questions vous est remis avec le plan. Quand vous avez l’information, répondez au formulaire. La révision suivante fait la vérification, et la ligne disparaît. Voir Réviser un plan et suivre ses versions.

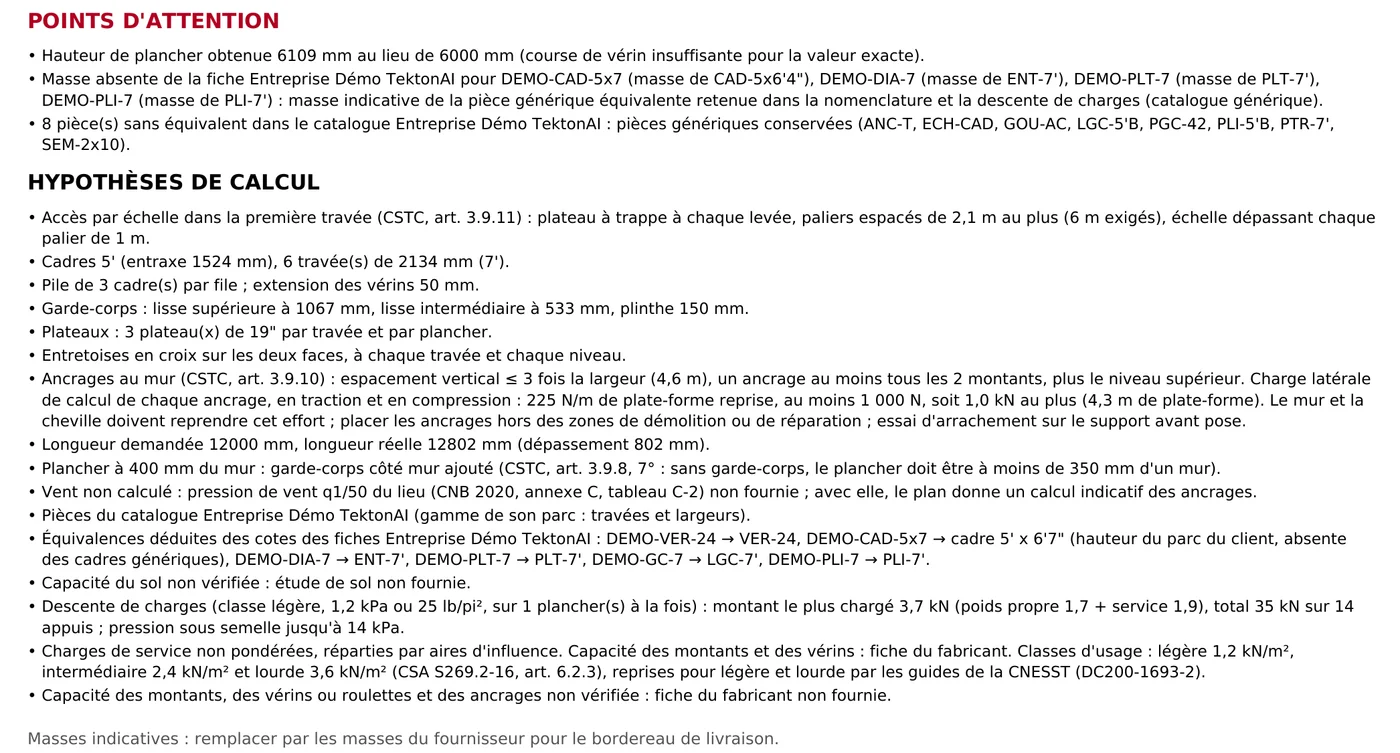

Au début de ces hypothèses, les « Points d’attention » signalent ce que le plan a dû adapter :

• une hauteur obtenue différente de la hauteur demandée ;
• une masse prise sur la pièce générique, parce que votre fiche ne la donne pas ;
• les pièces sans équivalent dans votre parc.

À savoir

• Le plan reste préliminaire. Une personne compétente doit le vérifier avant le montage.
• Échafaud dessine seulement les pièces d’échafaudage. Vos clôtures et vos autres pièces restent dans Remise.
• Échafaud ne donne aucun prix.
• Le calcul du vent et l’effort des ancrages sont donnés à titre indicatif.
• Chaque ancrage demande un essai d’arrachement sur son support avant la pose.
