Un terrain de chantier se clôture souvent avant tout le reste. Ce tutoriel montre comment obtenir le plan de cette clôture avec Palissade, à partir du seul périmètre du terrain, sans plan d’échafaudage.

Julie Exemple, de l’Entreprise Démo TektonAI, clôture un chantier rectangulaire de 40 m x 25 m à Montréal. Elle n’a pas encore décidé où mettre l’entrée : le plan va le lui rappeler.

Ce qu’il vous faut

• Les dimensions du terrain, ou ses coins dans l’ordre s’il n’est pas rectangulaire.
• Le type de panneau : grillagé ou autre.
• Vos clôtures dans votre bibliothèque Remise · Pièces, si vous en avez. Sans elles, Palissade prend des pièces génériques.

Étape 1 : décrire le périmètre

Ouvrez une conversation dans votre projet TektonAI :

Prépare la clôture d'un chantier rectangulaire de 40 m x 25 m à Montréal, en panneaux grillagés, avec les clôtures de notre bibliothèque.

C'est réussi quand : Palissade vous répond avec un formulaire de questions.

Étape 2 : répondre aux questions

Avant de dessiner, Palissade pose 5 questions :

• Le chantier est-il au sommet ou sur le flanc d’une colline, d’une crête ou d’un escarpement ?
• Catégorie de risque de la clôture pour le vent (coefficient Iw, CNB 2020, tableau 4.1.7.3) ?
• La bibliothèque de l’entreprise a des panneaux de plusieurs hauteurs : quelle hauteur de clôture ?
• La bibliothèque de l’entreprise a plusieurs pièces pour le rôle « base » : laquelle poser ?
• La bibliothèque de l’entreprise a plusieurs pièces pour le rôle « contrefiche » : laquelle poser ?

Julie répond dans le formulaire :

• le chantier n’est ni sur une colline, ni sur une crête, ni sur un escarpement ;
• la catégorie de risque est normale ;
• une clôture de 1829 mm (6 pi) ;
• la base DEMO-CLO-BASE et la contrefiche DEMO-CLO-CTF.

C'est réussi quand : Palissade répond avec un plan dont le numéro commence par CLO-.

Étape 3 : lire le plan

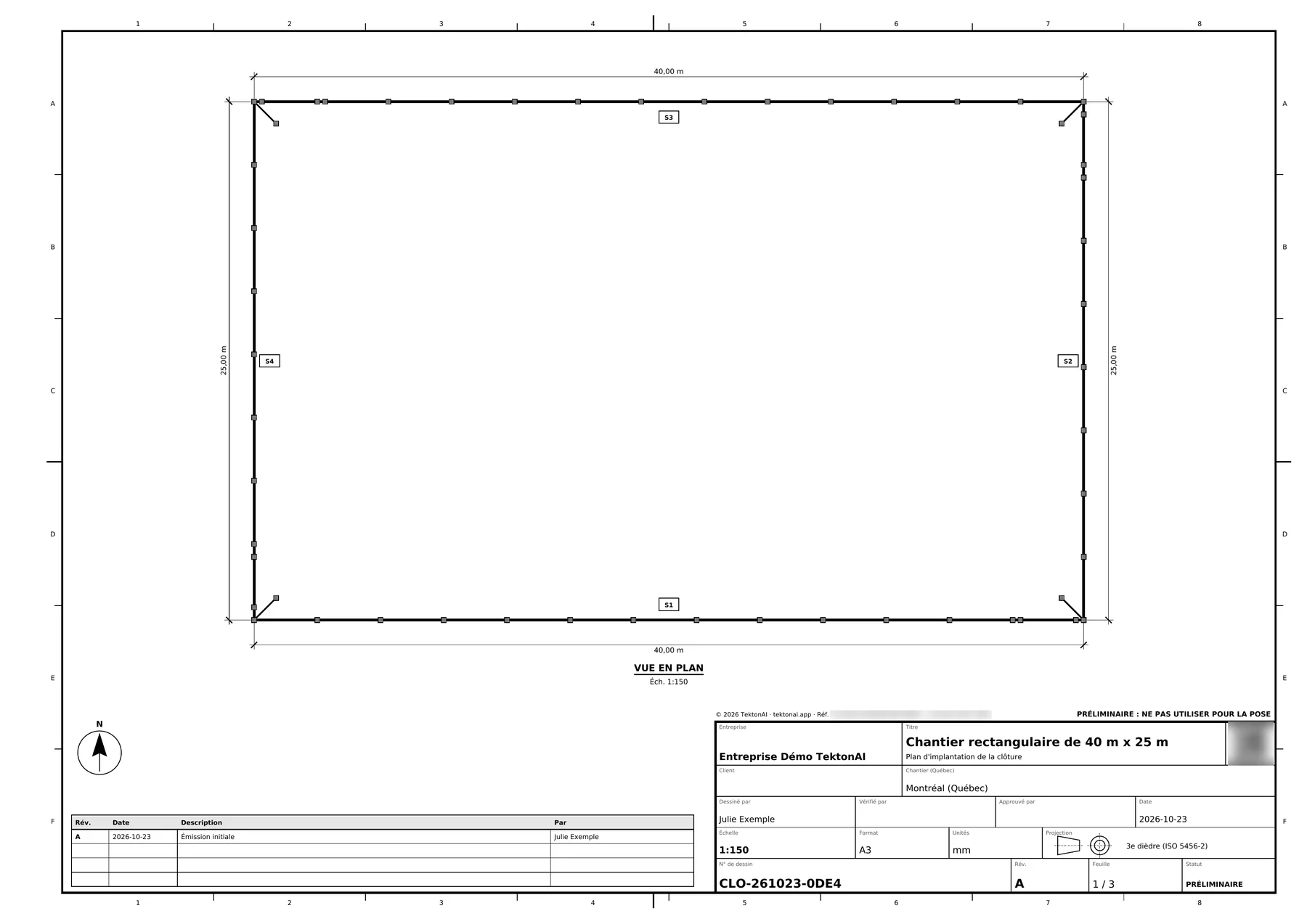

Plan CLO-261023-0DE4, révision A (PRÉLIMINAIRE)

Clôture de 1,83 m de haut en panneau grillagé, périmètre fermé, en 4 segments : périmètre de 130,00 m, 130,00 m clôturés en 4 tronçons. 46 panneaux, 54 bases, 0 portail. Pièces de la bibliothèque de Entreprise Démo TektonAI, les autres génériques. Vent du lieu : q1/50 = 0,44 kPa (Montréal (Hôtel de ville), QC).

La nomenclature compte chaque pièce :

• 46 panneaux grillagés de 6 pi x 10 pi, dont 4 en chevauchement ;
• 54 bases en béton ;
• 54 colliers de jonction, marqués « Hors catalogue Entreprise Démo TektonAI » ;
• 4 contrefiches, une à chaque angle.

Aucun panneau n’est coupé : sur chaque côté, le dernier panneau chevauche le précédent.

C'est réussi quand : Vous avez le plan PDF et la nomenclature, avec vos références de pièces.

Étape 4 : lire les points d’attention

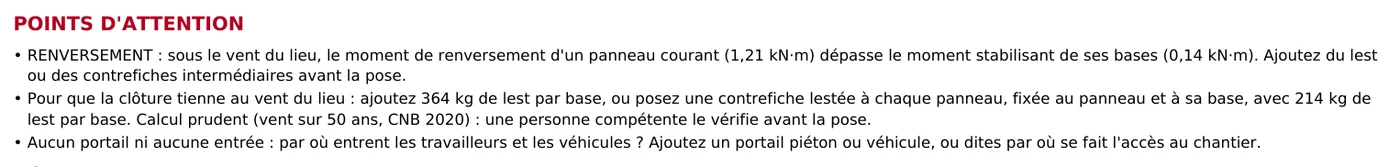

Sous le résumé, Palissade signale trois points :

• RENVERSEMENT : sous le vent du lieu, le moment de renversement d’un panneau courant (1,21 kN·m) dépasse le moment stabilisant de ses bases (0,14 kN·m). Ajoutez du lest ou des contrefiches intermédiaires avant la pose.
• Pour que la clôture tienne au vent du lieu : ajoutez 364 kg de lest par base, ou posez une contrefiche lestée à chaque panneau, fixée au panneau et à sa base, avec 214 kg de lest par base. Calcul prudent (vent sur 50 ans, CNB 2020) : une personne compétente le vérifie avant la pose.
• Aucun portail ni aucune entrée : par où entrent les travailleurs et les véhicules ? Ajoutez un portail piéton ou véhicule, ou dites par où se fait l’accès au chantier.

Le dernier point vient de la demande de Julie : elle a décrit un périmètre fermé, sans portail. Le plan le dit en toutes lettres, dans la réponse et sur la feuille 2 du PDF.

Répondez dans la conversation, comme le plan le demande : ajoutez un portail piéton ou véhicule, avec sa largeur et le côté où le poser, ou dites par où se fait l’accès au chantier.

C'est réussi quand : Vous savez quel lest prévoir et par où les travailleurs et les véhicules entreront.

Étape 5 : vérifier le plan

Chaque PDF porte une référence et un code QR. Le code QR ouvre la page de vérification de TektonAI. Elle dit si le plan est authentique, qui l’a émis et quand. Voir Vérifier un plan.

C'est réussi quand : La page de vérification affiche « authentique » pour la référence du plan.

Cas particuliers

• Votre terrain n’est pas rectangulaire : donnez ses coins dans l’ordre, avec leurs distances.
• La clôture longe un échafaudage : partez du plan d’Échafaud. Voir Palissade autour d’un échafaudage.
• Vous n’avez pas de clôtures dans votre bibliothèque : Palissade prend des pièces génériques, et ne pose pas les questions sur la hauteur, la base et la contrefiche.
• Vous travaillez en anglais : écrivez votre demande en anglais, ou réglez la langue de votre profil. Le plan sort alors en anglais.
• Votre assistant ne voit pas l’outil : un administrateur doit vous en donner l’accès, dans la page Accès de la console. Voir Votre équipe dans TektonAI.

À savoir

• Le plan reste préliminaire. Il le dit lui-même : « Ce plan n’est pas approuvé pour la pose : il sert à préparer la clôture et à la faire contrôler. »
• Palissade ne donne aucun prix.
