Un échafaudage le long d’une rue demande une palissade : elle ferme le chantier et laisse un passage protégé aux piétons. Ce tutoriel montre comment l’obtenir avec Palissade, l’outil de TektonAI pour les clôtures de chantier, à partir d’un plan d’Échafaud.

Julie Exemple, de l’Entreprise Démo TektonAI, a déjà le plan d’échafaudage ECH-261022-CA06, révision B : un échafaudage de 15,24 m le long de la façade, 1,52 m de large, à 0,30 m du mur. Elle veut la palissade qui l’entoure, avec un portail pour les ouvriers et un couloir public côté rue.

Ce qu’il vous faut

• Le numéro du plan d’Échafaud (ECH-…). Palissade y lit la longueur de l’échafaudage, la largeur des cadres et l’écart au mur.
• Le dégagement voulu autour de l’échafaudage.
• La largeur du portail des ouvriers et celle du couloir public, si vous en voulez.
• Vos clôtures dans votre bibliothèque Remise · Pièces, si vous en avez : panneaux, bases, contrefiches et portails. Sans elles, Palissade prend des pièces génériques.

Étape 1 : demander la palissade

Ouvrez une conversation dans votre projet TektonAI. Donnez le numéro du plan d’échafaudage, le dégagement, le type de panneau et la ville du chantier.

Prépare la palissade autour de l'échafaudage du plan ECH-261022-CA06 : dégagement de 1,5 m, panneaux grillagés, avec les clôtures de notre bibliothèque. Le chantier est à Montréal.

Donnez toujours le dégagement : Palissade en a besoin pour placer la clôture autour de l’échafaudage.

C'est réussi quand : Palissade vous répond avec un formulaire de questions.

Étape 2 : répondre aux questions

Avant de dessiner, Palissade pose 7 questions. Il ne dessine rien tant qu’elles n’ont pas de réponse :

• Faut-il un portail piéton pour les ouvriers dans la palissade, côté rue ? Sa largeur ? (en mm)
• Faut-il un couloir public entre la palissade et la rue ? Sa largeur ? (en mm)
• Le chantier est-il au sommet ou sur le flanc d’une colline, d’une crête ou d’un escarpement ?
• Catégorie de risque de la clôture pour le vent (coefficient Iw, CNB 2020, tableau 4.1.7.3) ?
• La bibliothèque de l’entreprise a des panneaux de plusieurs hauteurs : quelle hauteur de clôture ?
• La bibliothèque de l’entreprise a plusieurs pièces pour le rôle « base » : laquelle poser ?
• La bibliothèque de l’entreprise a plusieurs pièces pour le rôle « contrefiche » : laquelle poser ?

Les trois dernières questions viennent de la bibliothèque de Julie : elle a deux hauteurs de panneaux, deux bases et deux contrefiches. Avec une seule pièce par rôle, Palissade ne pose pas ces questions.

Julie répond dans le formulaire :

• le chantier n’est ni sur une colline, ni sur une crête, ni sur un escarpement ;
• la catégorie de risque est normale ;
• une clôture de 1829 mm (6 pi) ;
• la base DEMO-CLO-BASE et la contrefiche DEMO-CLO-CTF.

Pour le portail et le couloir public, elle écrit les largeurs dans la conversation :

Portail des ouvriers de 1,2 m et couloir public de 1,5 m côté rue.

C'est réussi quand : Palissade répond avec un plan dont le numéro commence par CLO-.

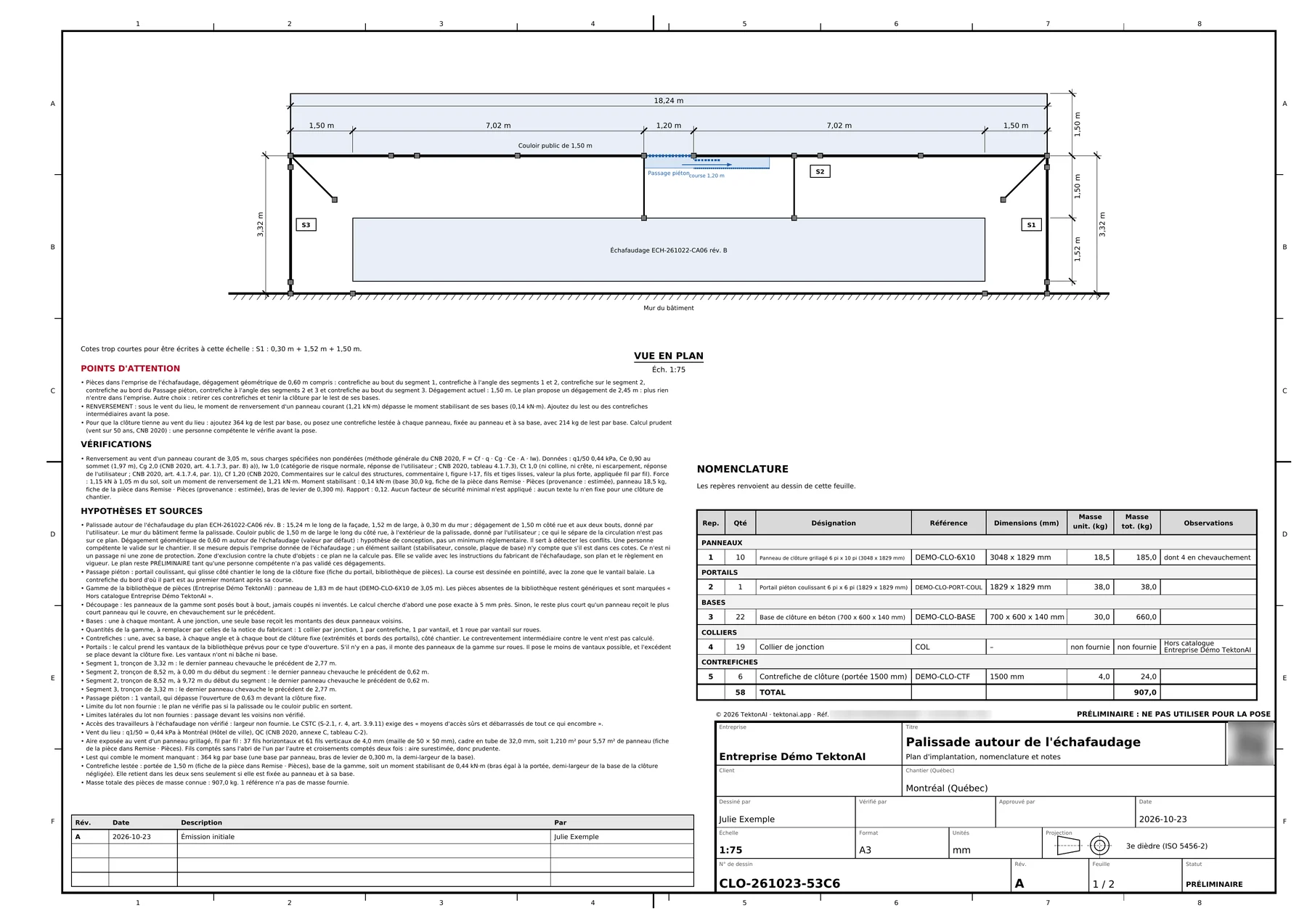

Étape 3 : lire le plan

Palissade répond avec le résumé du plan :

Plan CLO-261023-53C6, révision A (PRÉLIMINAIRE)

Clôture de 1,83 m de haut en panneau grillagé, clôture ouverte, en 3 segments : périmètre de 24,89 m, 23,69 m clôturés en 4 tronçons. 10 panneaux, 22 bases, 1 portail. Pièces de la bibliothèque de Entreprise Démo TektonAI, les autres génériques. Vent du lieu : q1/50 = 0,44 kPa (Montréal (Hôtel de ville), QC).

La clôture est « ouverte » parce que le mur du bâtiment ferme la palissade. Le plan dessine :

• le mur et l’échafaudage ;
• la palissade sur trois côtés, jusqu’au mur ;
• le portail coulissant, avec sa course ;
• le couloir public côté rue.

Vous recevez quatre fichiers, avec des liens valables 30 jours :

• le plan PDF ;
• la nomenclature en Excel ;
• la nomenclature en CSV ;
• l’annexe « Codes des pièces », en PDF, puisque le plan utilise les pièces de votre bibliothèque.

La nomenclature compte chaque pièce : 10 panneaux grillagés de 6 pi x 10 pi, dont 4 en chevauchement, 1 portail piéton coulissant, 22 bases, 19 colliers de jonction et 6 contrefiches. Aucun panneau n’est coupé : quand un tronçon ne tombe pas juste, le dernier panneau chevauche le précédent. Les colliers ne sont pas dans la bibliothèque de Julie : la nomenclature les marque « Hors catalogue Entreprise Démo TektonAI ».

C'est réussi quand : Vous avez le plan PDF et la nomenclature, avec vos références de pièces.

Étape 4 : lire les points d’attention

Sous le résumé, Palissade signale ce qui demande votre attention. Ici, des contrefiches entrent dans l’emprise de l’échafaudage :

Pièces dans l’emprise de l’échafaudage, dégagement géométrique de 0,60 m compris : contrefiche au bout du segment 1, contrefiche à l’angle des segments 1 et 2, contrefiche sur le segment 2, contrefiche au bord du Passage piéton, contrefiche à l’angle des segments 2 et 3 et contrefiche au bout du segment 3. Dégagement actuel : 1,50 m. Le plan propose un dégagement de 2,45 m : plus rien n’entre dans l’emprise. Autre choix : retirer ces contrefiches et tenir la clôture par le lest de ses bases.

Julie a répondu aux questions sur le vent : le plan vérifie donc le renversement des panneaux. Les bases seules ne suffisent pas, et le plan dit quoi ajouter :

• RENVERSEMENT : sous le vent du lieu, le moment de renversement d’un panneau courant (1,21 kN·m) dépasse le moment stabilisant de ses bases (0,14 kN·m). Ajoutez du lest ou des contrefiches intermédiaires avant la pose.
• Pour que la clôture tienne au vent du lieu : ajoutez 364 kg de lest par base, ou posez une contrefiche lestée à chaque panneau, fixée au panneau et à sa base, avec 214 kg de lest par base. Calcul prudent (vent sur 50 ans, CNB 2020) : une personne compétente le vérifie avant la pose.

Le plan dit aussi ce qu’il ne vérifie pas, faute d’information :

• Limite du lot non fournie : le plan ne vérifie pas si la palissade ou le couloir public en sortent.
• Limites latérales du lot non fournies : passage devant les voisins non vérifié.
• Accès des travailleurs à l’échafaudage non vérifié : largeur non fournie. Le CSTC (S-2.1, r. 4, art. 3.9.11) exige des « moyens d’accès sûrs et débarrassés de tout ce qui encombre ».

À la fin de sa réponse, Palissade pose les questions qui permettent ces vérifications :

• la distance entre le mur et la limite du lot, côté rue ;
• la distance aux limites du lot, à gauche et à droite de l’échafaudage ;
• la largeur libre à garder pour l’accès des travailleurs ;
• quoi faire des contrefiches dans l’emprise : porter le dégagement à 2,45 m, ou retirer ces contrefiches et tenir la clôture par le lest seul.

Répondez-y quand vous avez l’information : la révision suivante fait la vérification.

C'est réussi quand : Vous savez quel lest prévoir et quelles vérifications restent à faire.

Étape 5 : élargir le dégagement

Julie élargit le dégagement. Elle n’a pas à tout redécrire : Palissade révise le plan.

Porte le dégagement à 2 m.

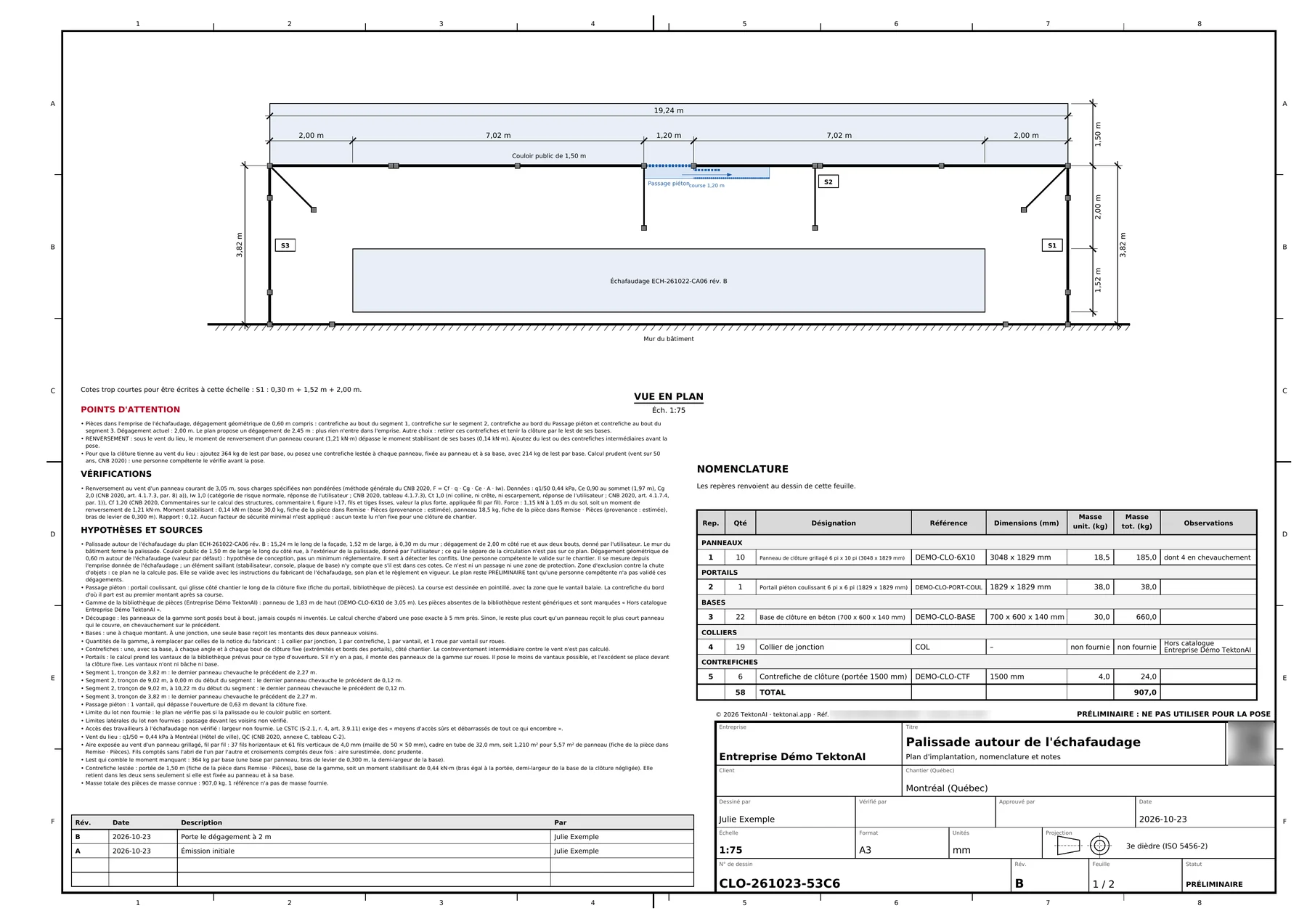

Palissade produit la révision B du même plan :

Plan CLO-261023-53C6, révision B (PRÉLIMINAIRE)

Clôture de 1,83 m de haut en panneau grillagé, clôture ouverte, en 3 segments : périmètre de 26,89 m, 25,69 m clôturés en 4 tronçons. 10 panneaux, 22 bases, 1 portail.

Le tableau des révisions ajoute la ligne « B · 2026-10-23 · Porte le dégagement à 2 m · Julie Exemple ».

À 2,00 m, quatre contrefiches touchent encore l’emprise de l’échafaudage. Le plan rappelle les deux choix : un dégagement de 2,45 m, ou retirer ces contrefiches et tenir la clôture par le lest de ses bases. Donnez votre choix à votre assistant, et Palissade fait la révision suivante. Voir Réviser un plan et suivre ses versions.

C'est réussi quand : Le plan porte la révision B et la ligne de révision avec votre description.

Étape 6 : vérifier le plan

Chaque PDF porte une référence et un code QR. Le code QR ouvre la page de vérification de TektonAI. Elle dit si le plan est authentique, qui l’a émis et quand. Voir Vérifier un plan.

C'est réussi quand : La page de vérification affiche « authentique » pour la référence du plan.

Cas particuliers

• Vous n’avez pas de clôtures dans votre bibliothèque : Palissade prend des pièces génériques, et ne pose pas les questions sur la hauteur, la base et la contrefiche.
• Des contrefiches entrent dans l’emprise de l’échafaudage : choisissez un dégagement plus grand, ou retirez ces contrefiches et tenez la clôture par le lest de ses bases.
• Le chantier est sur une colline, une crête ou un escarpement : répondez-le dans le formulaire. Le calcul du vent en tient compte.
• Vous travaillez en anglais : écrivez votre demande en anglais, ou réglez la langue de votre profil. Le plan sort alors en anglais.
• Votre assistant ne voit pas l’outil : un administrateur doit vous en donner l’accès, dans la page Accès de la console. Voir Votre équipe dans TektonAI.

À savoir

• Le plan reste préliminaire. Il le dit lui-même : « Ce plan n’est pas approuvé pour la pose : il sert à préparer la clôture et à la faire contrôler. »
• Le dégagement géométrique de 0,60 m autour de l’échafaudage est une hypothèse de conception, pas un minimum réglementaire. Une personne compétente le valide sur le chantier.
• Palissade ne donne aucun prix.
