Parfois, vous n’avez qu’une capture d’écran d’un plan : une image reçue par courriel ou prise sur un écran. Votre assistant d’IA peut y lire des cotes, mais il peut aussi mal lire un chiffre. Ce tutoriel montre comment faire confirmer chaque cote avant de demander le plan.

La lecture de l’image est faite par votre assistant, pas par Échafaud. Sa qualité dépend de l’assistant que vous utilisez : voir Ce qui dépend de votre assistant d’IA.

Ce qu’il vous faut

• Une capture nette de l’élévation de la façade, avec ses cotes et ses niveaux.
• La hauteur du plancher le plus haut, l’écart au mur et la classe de charge de l’échafaudage.

Si vous avez le PDF de l’architecte, préférez-le : voir Plans d’architecte : à partir des plans PDF seulement.

Étape 1 : faire une bonne capture

• Toute la façade sur une seule image, avec la chaîne de cotes de la longueur totale.
• Les niveaux des étages et du toit, sans les couper.
• Une image nette, assez grande pour lire chaque chiffre.
• Une capture d’écran directe, pas une photo de l’écran prise de travers.

Voici la capture de Julie Exemple, de l’Entreprise Démo TektonAI : l’élévation sud d’un sixplex de 3 étages. Les niveaux de droite sont un peu coupés.

C'est réussi quand : Vous lisez vous-même, sur la capture, la longueur de la façade et les niveaux.

Étape 2 : envoyer la capture

Joignez la capture à votre message. Demandez à votre assistant de dire où il a lu chaque cote :

Voici une capture de l'élévation sud du sixplex. Relève la longueur de la façade et la hauteur du parapet, et dis-moi où tu les as lues.

Votre assistant répond avec les cotes qu’il a lues. Par exemple :

Cotes lisibles : longueur totale de la façade 16 200 mm (chaîne du bas) ; détail de la chaîne du haut 1 150, 1 500, 1 600, 1 500, 1 900, 900, 1 900, 1 500, 1 600, 1 500, 1 150 (somme 16 200) ; niveaux à droite : dessus du parapet +10,35 (dernier chiffre coupé), toit +9,600, 3e étage +6,650, 2e étage +3,700, rez-de-chaussée +0,750, terrain fini ±0,00. Coupé : les niveaux de gauche, le cartouche, l’échelle et la révision. Je répète : façade de 16,2 m, parapet à +10,35 m. Confirmez-vous ?

C'est réussi quand : Votre assistant donne chaque cote, l'endroit où il l'a lue et ce qui est coupé sur l'image.

Étape 3 : confirmer les cotes

Comparez chaque cote à la capture, chiffre par chiffre. Ici, la somme de la chaîne du haut donne bien 16 200 mm, comme la chaîne du bas. Le dessus du parapet est coupé sur l’image : Julie connaît la valeur et la confirme.

Oui : la façade fait 16,2 m et le dessus du parapet est à +10,35 m.

C'est réussi quand : Vous avez confirmé chaque cote que le plan utilisera.

Étape 4 : demander le plan

Fais le plan d'échafaudage de cette façade, échafaudage à cadres, plancher le plus haut à 8,85 m, écart au mur de 300 mm, classe légère, à Montréal.

Échafaud produit le plan en une trentaine de secondes :

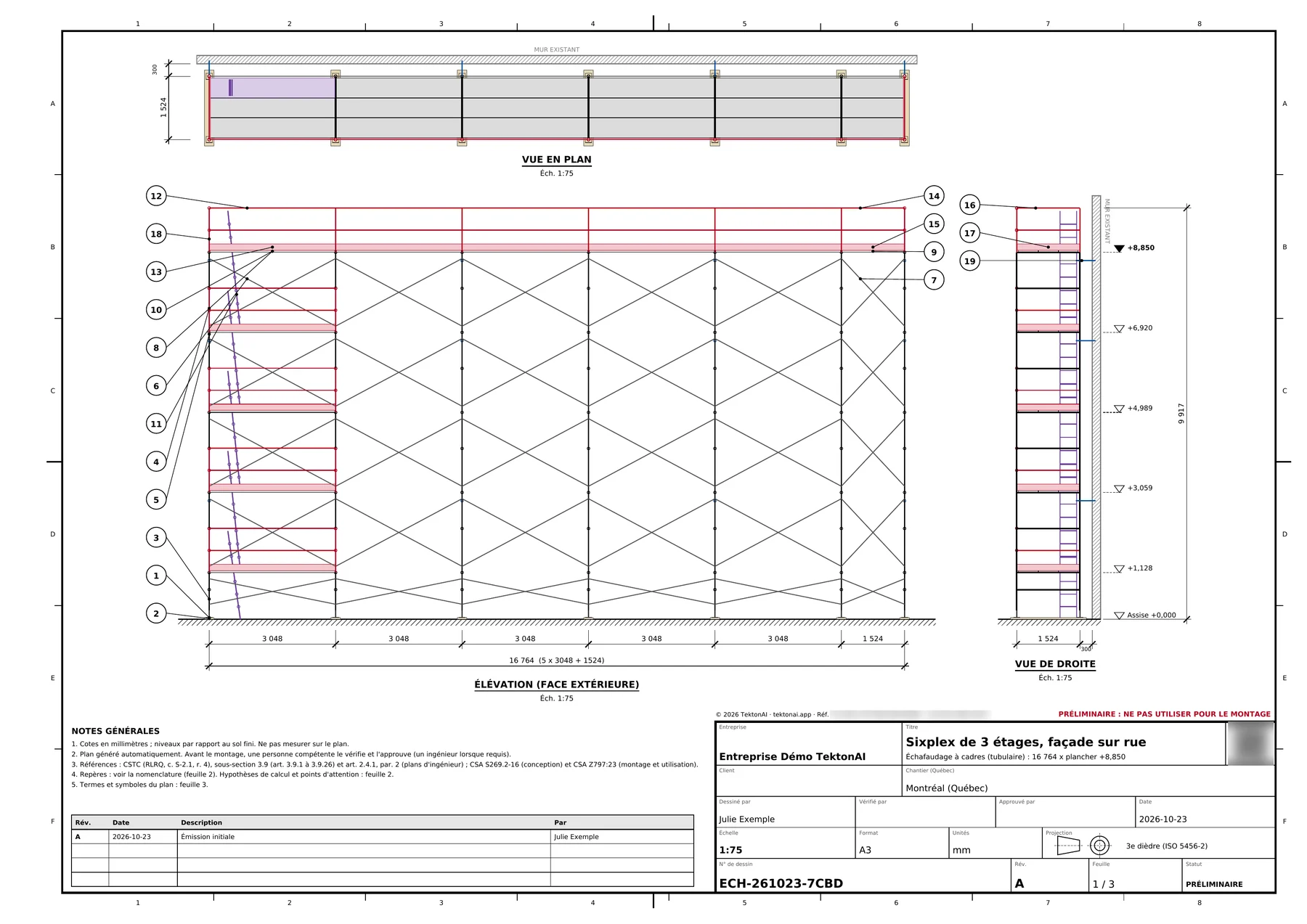

Dessin ECH-261023-7CBD, révision A (préliminaire)

Échafaudage à cadres (tubulaire)

• 16 764 x plancher +8,850 ; travées 5 x 3048 + 1524 ; plancher +8,850 ; sommet +9,917
• Total : 304 pièces, 2314 kg (masses indicatives)

Pour couvrir la façade de 16,2 m, Échafaud pose 5 travées de 10 pi et une de 5 pi, soit 16 764 mm.

Le plan dit d’où viennent les cotes. Ses hypothèses portent la ligne :

Cotes lues sur une capture d’écran par l’assistant et confirmées par l’utilisateur.

Toute personne qui lit le plan sait ainsi que les cotes ne viennent pas d’un plan d’architecte.

C'est réussi quand : Le plan porte la ligne « Cotes lues sur une capture d'écran par l'assistant et confirmées par l'utilisateur. »

Étape 5 : lire ce que le plan ne vérifie pas

Le plan dit ce qu’il n’a pas pu vérifier, faute d’information :

• Planchers de travail aux niveaux intermédiaires non prévus : étendue des travaux non fournie ; plancher de travail au dernier niveau seulement.
• Vent indicatif non calculé : relief du chantier et catégorie de risque non fournis (CNB 2020, art. 4.1.7.4 et tableau 4.1.7.3).
• Capacité du sol non vérifiée : étude de sol non fournie.
• Capacité des montants, des vérins ou roulettes et des ancrages non vérifiée : fiche du fabricant non fournie.

Avec le plan, Échafaud envoie un formulaire de 7 questions facultatives, une par vérification manquante. Répondez quand vous avez l’information : la révision suivante fait la vérification. Voir Réviser un plan et suivre ses versions.

C'est réussi quand : Vous savez quelles vérifications restent à faire, et par qui.

Cas particuliers

• La capture est floue ou coupée : refaites-la, entière et nette, avant d’aller plus loin.
• Une cote est illisible ou coupée : donnez-la vous-même, mesurée sur place ou lue sur le plan d’origine.
• Les cotes de deux chaînes ne donnent pas la même somme : ne confirmez rien. Demandez à votre assistant de relire, ou vérifiez sur le plan d’origine.
• Vous avez le PDF ou la maquette de l’architecte : partez de ce fichier plutôt que d’une capture. Voir Plans d’architecte : à partir de la maquette IFC.
• Votre assistant ne voit pas l’outil : un administrateur doit vous en donner l’accès, dans la page Accès de la console. Voir Votre équipe dans TektonAI.

À savoir

• Une cote lue sur une capture vient de votre assistant et de votre confirmation, pas de l’architecte.
• Le plan reste préliminaire : une personne compétente le vérifie et l’approuve avant le montage.
